Bồn khuấy trộn inox công nghiệp là thiết bị quan trọng trong các dây chuyền sản xuất thực phẩm, hóa chất, dược phẩm và mỹ phẩm. Với chất liệu inox cao cấp, bồn vừa bền bỉ vừa chống ăn mòn, dễ vệ sinh và vận hành linh hoạt. Thiết kế cánh khuấy tối ưu giúp trộn đều nguyên liệu, rút ngắn thời gian sản xuất, đồng thời giảm chi phí năng lượng. Dù dung tích lớn hay nhỏ, bồn inox luôn đảm bảo hiệu quả trộn đồng nhất. Hãy đến xưởng gia công Inox Hưng Phát để sở hữu bồn khuấy chất lượng, thiết kế theo yêu cầu, phù hợp quy trình của bạn.
Xem sản phẩm: Bồn Khuấy Tuần Hoàn Inox

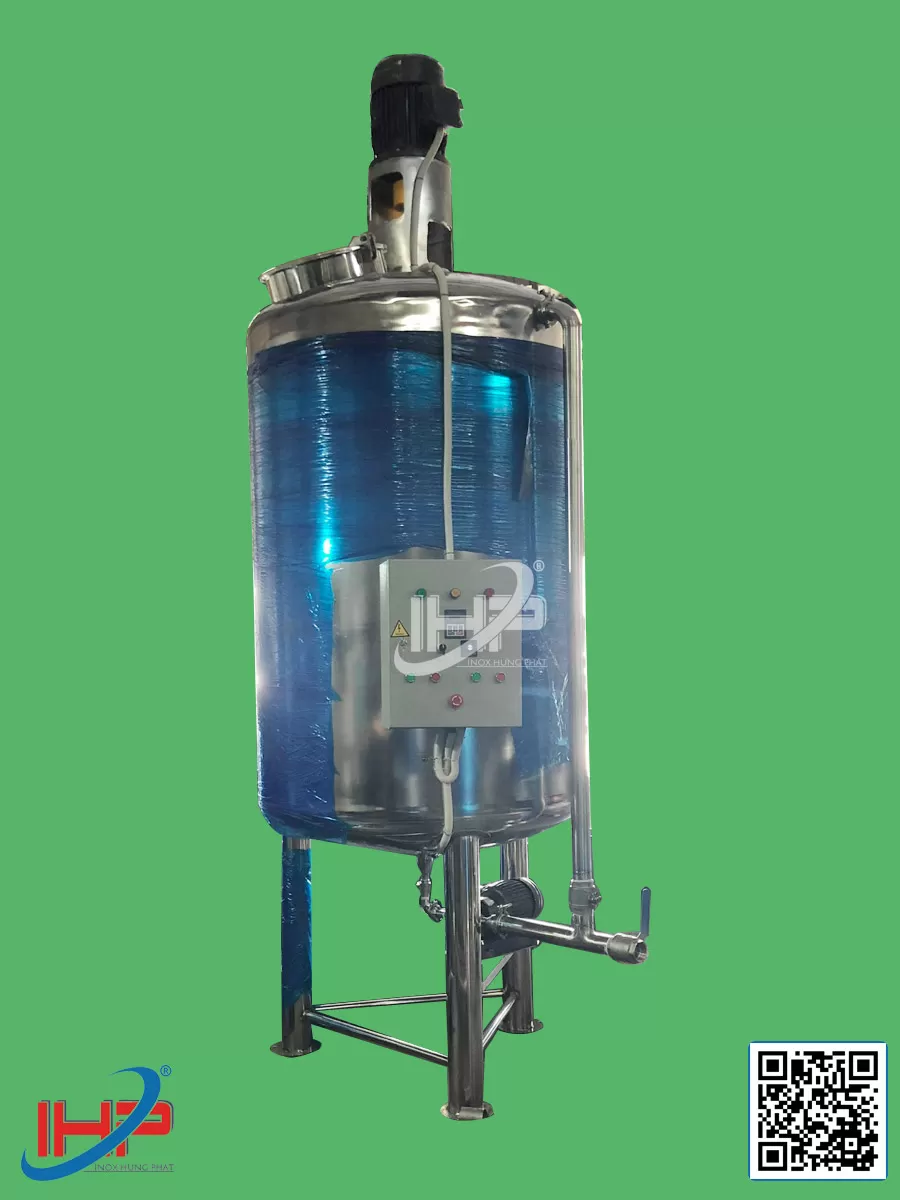

Bồn khuấy trộn inox công nghiệp là gì?
Bồn khuấy trộn inox công nghiệp là một thiết bị chuyên dụng được dùng trong sản xuất công nghiệp, được chế tạo từ chất liệu inox cao cấp (thường là inox 304 hoặc inox 316) có chức năng khuấy, trộn, hòa tan và đồng nhất các loại nguyên liệu dạng lỏng, dung dịch, pha chế hoặc hỗn hợp rắn‑lỏng trong quy trình sản xuất.
Thiết bị này không chỉ chứa nguyên liệu mà còn tích hợp hệ thống trục và cánh khuấy, động cơ khuấy, và có thể tích hợp thêm hệ thống gia nhiệt hoặc điều khiển tự động, tùy thuộc vào yêu cầu sản xuất cụ thể.
.jpg)
Thành phần cấu tạo chi tiết của bồn khuấy trộn inox công nghiệp
Một bồn khuấy trộn inox công nghiệp là tổ hợp các chi tiết kỹ thuật được thiết kế, chế tạo để thực hiện chức năng khuấy – trộn một cách hiệu quả và ổn định trong quy trình sản xuất công nghiệp. Các bộ phận chính đều có vai trò kỹ thuật rõ ràng, phối hợp với nhau để đảm bảo hoạt động bền bỉ và đáp ứng yêu cầu vận hành của từng ngành.
Thân bồn
- Là bộ phận chịu lực chính, thường có dạng hình trụ đứng hoặc nằm ngang với kích thước và dung tích tùy theo yêu cầu sản xuất.
- Chất liệu chủ yếu là inox như SUS304 hoặc SUS316, có độ dày phù hợp để chịu áp lực, chống ăn mòn và đáp ứng tiêu chuẩn vệ sinh – kỹ thuật.
- Thiết kế thân bồn thường tính toán cả về thành, mối hàn và khả năng làm sạch.
Đáy và nóc bồn
- Đáy bồn có thể thiết kế theo dạng phẳng, côn hoặc chỏm cầu tùy tính chất nguyên liệu và nhu cầu xả nước hay nguyên vật liệu.
- Nắp hoặc nóc bồn được chế tạo kín nhằm hạn chế thất thoát, ô nhiễm và phù hợp với các ứng dụng có yêu cầu vệ sinh cao.
Trục khuấy
- Là bộ phận nhận mô men từ motor và chuyển thành chuyển động quay cho cánh khuấy.
- Thường gia công từ vật liệu thép tròn đặc hoặc ống inox có đường kính định trước, đảm bảo khả năng chịu xoắn uốn khi vận hành.
- Việc thiết kế trục đúng kỹ thuật sẽ giảm thiểu rung động, bảo đảm độ bền cơ học khi chạy lâu dài.
Cánh khuấy
- Bộ phận trực tiếp tiếp xúc và tác động lên vật liệu cần trộn.
- Có nhiều kiểu cánh khác nhau: cánh mái chèo, cánh vịt, cánh đĩa, cánh xoắn ốc…, lựa chọn tùy thuộc vào tính chất nguyên liệu (độ nhớt, khối lượng, mục tiêu khuấy trộn).
- Thiết kế cánh phù hợp giúp tăng hiệu suất khuấy, giảm tiêu hao năng lượng và đảm bảo pha trộn đồng nhất.
Motor khuấy
- Motor là nguồn cung cấp năng lượng quay cho trục và cánh khuấy, với công suất được chọn dựa trên kích thước bồn và tính chất nguyên liệu.
- Công suất motor thường phổ biến trong khoảng từ 1 HP đến 30 HP hoặc lớn hơn đối với bồn kích thước lớn. Khách hàng có thể lựa chọn motor theo điện 1 pha hoặc 3 pha tùy yêu cầu vận hành.
Chân đỡ hoặc giá đỡ
- Đối với bồn có đáy côn hoặc chỏm cầu, phần chân đỡ được bố trí để giữ thăng bằng và đảm bảo độ an toàn khi đặt thiết bị trên sàn.
- Chân có thể là dạng ống tròn hoặc hộp vuông tùy thiết kế, chịu tải trọng của bồn khi đầy nguyên liệu.
Phụ kiện và thiết bị bổ trợ
- Van xả: Được lắp ở đáy bồn để dễ dàng xả nguyên liệu sau trộn.
- Nozzle, cảm biến, báo mức: Có thể trang bị để giám sát nhiệt độ, mức chất lỏng, hoặc kết nối với hệ thống điều khiển tự động.
- Tủ điều khiển: Điều chỉnh tốc độ quay motor và giám sát vận hành khi cần thiết.
Quy trình thiết kế và gia công bồn khuấy trộn inox công nghiệp
Thiết kế và gia công bồn khuấy trộn inox công nghiệp là bước then chốt quyết định hiệu quả vận hành và độ bền của thiết bị trong thực tế sản xuất. Một phương án thiết kế được chuẩn bị bài bản sẽ giúp kết hợp chặt chẽ giữa yêu cầu kỹ thuật, vật liệu, cơ cấu khuấy trộn và công suất motor để đạt hiệu quả pha trộn tối ưu trong nhiều ứng dụng khác nhau. Dưới đây là các khâu kỹ thuật cơ bản và tiêu chí chuyên môn cần chú trọng:
1. Lên bản vẽ thiết kế chi tiết
- Phần mềm ứng dụng: bản vẽ 2D/3D được triển khai trên AutoCAD, Inventor, SolidWorks để xác định kích thước, dung tích, vị trí các cấu kiện và kết cấu bồn.
- Tính toán cơ học: kiểm tra độ bền của thân bồn, trục khuấy và cánh khuấy dưới tải trọng làm việc; xác định momen xoắn, lực cắt vật liệu, dầm chịu lực và mối hàn chịu tải.
- Xác định thông số kỹ thuật: thể tích chứa, số lượng lớp inox (đối với bồn có gia nhiệt/cách nhiệt), độ dày vỏ bồn theo yêu cầu sản xuất.
2. Lựa chọn vật liệu và tiêu chuẩn inox
- Chọn vật liệu inox phù hợp tính chất nguyên liệu khuấy: thường là inox SUS304 hoặc SUS316 để chống ăn mòn, chống oxy hóa tốt và đảm bảo vệ sinh công nghiệp.
- Xác định độ dày inox theo dung tích và áp lực làm việc, đồng thời cân nhắc yêu cầu gia nhiệt/cách nhiệt nếu cần.
- Quy định các tiêu chuẩn kỹ thuật phù hợp như TCVN/ASME cho bồn chịu áp lực, bồn gia nhiệt hoặc bồn thường.
3. Chuẩn bị gia công chi tiết
- Thân bồn: tấm inox được cắt, lốc cuộn theo bán kính và kích thước yêu cầu bằng máy lốc 3 trục/4 trục; thành bồn sau đó được hàn kín.
- Trục khuấy và cánh khuấy: gia công tinh bằng máy tiện CNC, đảm bảo kích thước đường kính, độ thẳng và độ đồng tâm theo thiết kế.
- Các phụ kiện: nozzle (vị trí cấp/nạp nguyên liệu), manhole (cửa kiểm tra), chân đỡ/giá đỡ, van xả và bộ phận kết nối với hệ thống điều khiển.

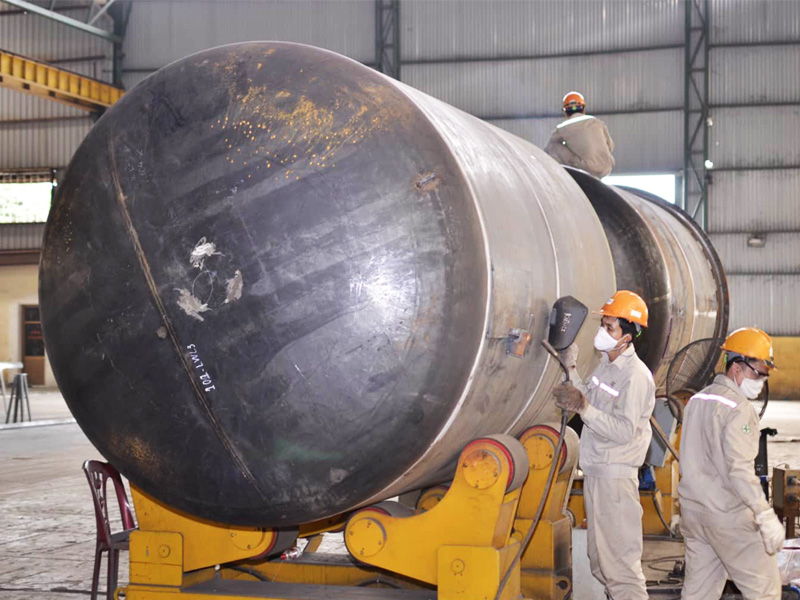

4. Gia công và hàn lắp
- Các mối hàn được thực hiện bằng phương pháp hàn chuyên dụng phù hợp inox, đảm bảo độ kín khí và tính thẩm mỹ; quá trình hàn được kiểm tra bằng phương pháp không phá hủy nếu cần.
- Lắp ráp trục khuấy với motor và hộp giảm tốc (nếu có), cân chỉnh góc đặt cánh khuấy và thiết lập vị trí ổ trục.
- Kiểm tra song song hệ thống điện điều khiển (biến tần, tủ điều khiển tốc độ) để đảm bảo tích hợp vận hành trơn tru.
5. Kiểm định và thử nghiệm trước nghiệm thu
- Thử chạy không tải để kiểm tra cân bằng của trục/cánh và mức rung động; điều chỉnh nếu cần.
- Kiểm tra khả năng giữ nguyên liệu, độ nghiêm ngặt của mối hàn, hoạt động gia nhiệt/cách nhiệt (nếu thiết kế có lớp jacket).
- Đo kiểm vận tốc khuấy, phân bố lưu chất bên trong bồn để đảm bảo công suất và hiệu quả pha trộn thực tế.
6. Giao nhận và hướng dẫn vận hành
- Sau khi hoàn thiện, bồn được vệ sinh, bảo vệ bề mặt và bàn giao kèm tài liệu kỹ thuật, sơ đồ hệ thống điện, hướng dẫn bảo trì định kỳ.
- Nhân sự vận hành được hướng dẫn cách điều chỉnh tốc độ motor, cài đặt thời gian và kiểm soát nhiệt độ nếu có hệ thống gia nhiệt.
Một thiết kế và gia công chuẩn kỹ thuật không chỉ giúp bồn hoạt động ổn định mà còn kéo dài tuổi thọ thiết bị, tối ưu chi phí bảo trì và đáp ứng yêu cầu sản xuất trong nhiều ngành như thực phẩm, hóa chất, mỹ phẩm, dược phẩm…
Ưu điểm vượt trội của bồn khuấy trộn inox công nghiệp
Bồn khuấy trộn inox công nghiệp không chỉ là thiết bị pha trộn thông thường mà còn là giải pháp kỹ thuật tối ưu cho quy trình sản xuất hiện đại. Nhờ vật liệu inox chất lượng cao và thiết kế chuyên nghiệp, bồn khuấy mang lại nhiều lợi ích thiết thực cho doanh nghiệp:
- Độ bền cơ học vượt trội, chống ăn mòn: Thân bồn và các chi tiết inox SUS304/SUS316 chịu được va đập, hóa chất và môi trường ẩm, duy trì hiệu suất lâu dài.
- Vệ sinh và bảo trì dễ dàng: Bề mặt nhẵn, các mối hàn tinh tế, đáp ứng đầy đủ tiêu chuẩn vệ sinh HACCP và GMP, giúp rút ngắn thời gian làm sạch sau mỗi chu kỳ sản xuất.
- Đa dạng về dung tích và công suất: Từ các bồn nhỏ vài chục lít đến hàng nghìn lít, có thể trang bị motor phù hợp để đáp ứng nhiều loại nguyên liệu và quy trình sản xuất.
- Tối ưu hiệu quả trộn, tiết kiệm thời gian: Thiết kế cánh khuấy và trục chính xác giúp nguyên liệu hòa trộn đồng đều, giảm thiểu năng lượng và rút ngắn thời gian sản xuất.
- Tuổi thọ dài, ít cần bảo trì: Kết hợp vật liệu inox chất lượng và kỹ thuật gia công chuẩn, bồn ít hư hỏng, giảm chi phí bảo trì và nâng cao hiệu quả vận hành.
Nhờ những ưu điểm này, bồn khuấy trộn inox trở thành thiết bị không thể thiếu trong sản xuất thực phẩm, hóa chất, mỹ phẩm và dược phẩm, đảm bảo chất lượng sản phẩm và hiệu quả kinh tế cho doanh nghiệp.
Ứng dụng bồn khuấy trộn inox công nghiệp trong sản xuất
Bồn khuấy trộn inox công nghiệp là thiết bị đa năng, phù hợp với nhiều ngành nghề nhờ khả năng khuấy trộn đồng đều, chịu được hóa chất và dễ vệ sinh. Một số ứng dụng điển hình bao gồm:
- Ngành thực phẩm: Sản xuất nước sốt, sữa, kem, nước uống và các sản phẩm dạng lỏng khác, đảm bảo đồng nhất về hương vị và chất lượng.
- Ngành hóa chất: Trộn sơn, keo, chất tẩy và các dung dịch công nghiệp, giúp nguyên liệu hòa tan nhanh và ổn định.
- Ngành dược phẩm & mỹ phẩm: Sản xuất dung dịch thuốc, tinh dầu, gel, lotion, đảm bảo vệ sinh và tuân thủ tiêu chuẩn GMP.
- Xử lý môi trường: Pha trộn hóa chất xử lý nước thải công nghiệp, cải thiện hiệu quả phản ứng và đồng nhất dung dịch.
Nhờ tính linh hoạt trong thiết kế và vật liệu inox chất lượng cao, bồn khuấy trộn đáp ứng được các yêu cầu kỹ thuật nghiêm ngặt, giúp doanh nghiệp nâng cao hiệu quả sản xuất và đảm bảo tiêu chuẩn an toàn vệ sinh.
.jpg)
Chọn bồn khuấy trộn inox công nghiệp tại Inox Hưng Phát, bạn sẽ sở hữu thiết bị bền bỉ, ít bảo trì, phù hợp tiêu chuẩn HACCP/GMP và đa dạng dung tích, công suất. Thiết kế chuyên nghiệp đảm bảo nguyên liệu trộn đều, giảm hao hụt, nâng cao hiệu suất sản xuất. Không chỉ là bồn trộn thông thường, đây là giải pháp tối ưu cho mọi ngành công nghiệp cần đồng nhất nguyên liệu, từ thực phẩm đến hóa chất, dược phẩm. Hãy liên hệ ngay với Inox Hưng Phát để được tư vấn thiết kế bồn khuấy theo nhu cầu riêng của bạn.
